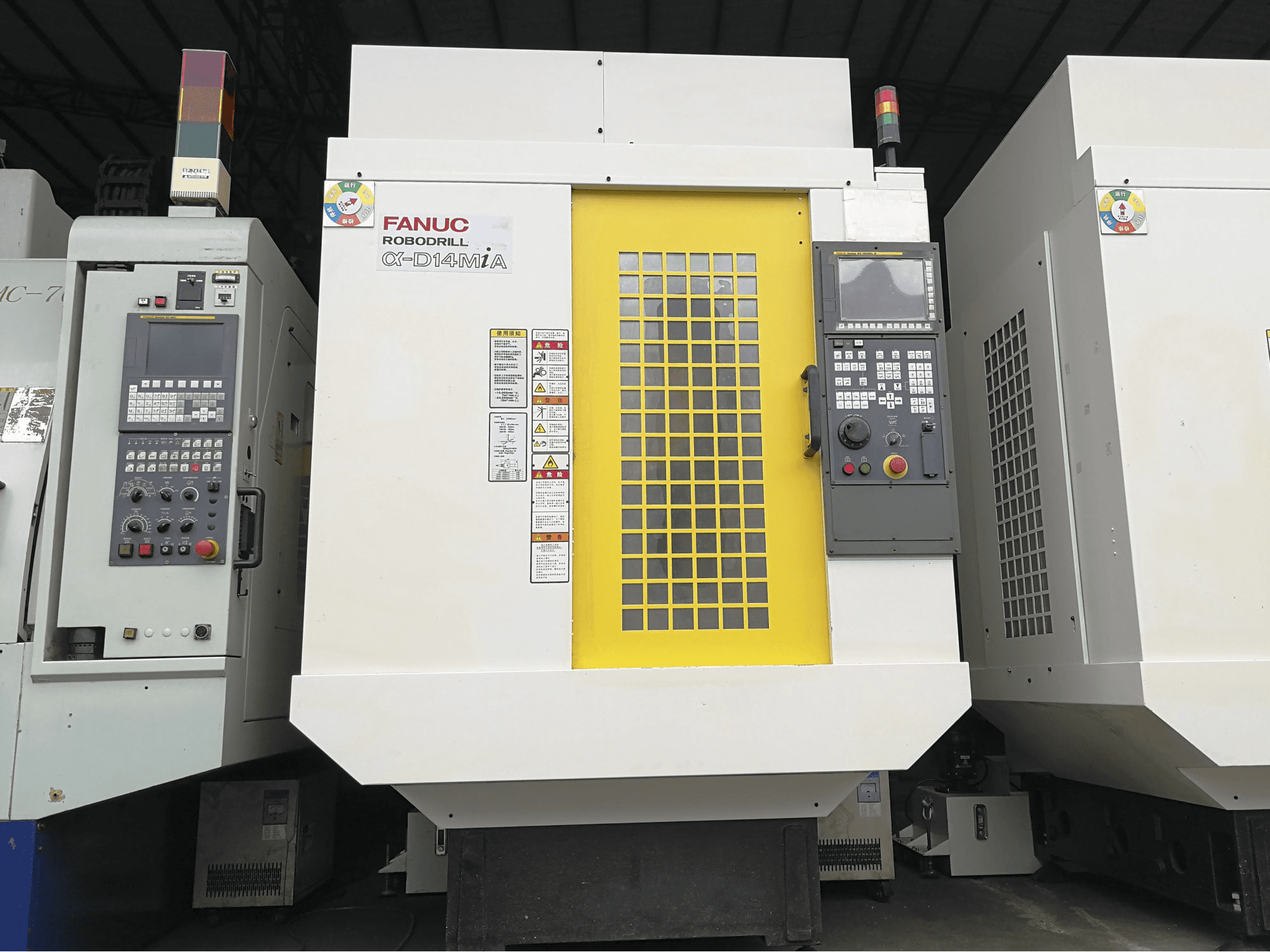

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Általános adatok

• Méretek szélessége: 1565 mm
• Mérési mélység: 2236 mm
• Mérési magasság: 2040 mm
• A gép súlya: 2000 kg

Vezérlőegység

• Márka: FANUC
• Modell: 31i-B

Fő meghajtó

• Orsók száma: 1
• Orsó sebességtartomány: 24000 1/min
• Orsó motor teljesítménye: 26 kW
• Orsó furat: 0.006 - 0.02 mm

Mozgalom

• X-tengely Mozgalom: 500 mm
• Y-tengely Mozgalom: 400 mm
• Z-tengely Mozgalom: 330 mm

munkadarab

• X munkadarab: 650 mm
• Y munkadarab: 400 mm
• Z munkadarab: 150-480 mm
• Munkadarab súlya: 300 kg

asztal

• Külső hossza: 1565 mm
• Külső szélesség: 2040 mm
• Magasságállítás: 2.236±10 mm
• TSlots mérete: 14x125x3 mm
• Tslotok száma: 3
• Távolság a: 125 mm
• A függőleges orsó és a táblázat közötti minimális távolság: 150 mm
• Maximális távolság a függőleges orsó és a táblázat között: 480 mm

Eszközök

• Rögzített tárolóhelyek: 14
• Maximális súly: 2 kg
• Max szerszámátmérő: 80 mm
• Max szerszámhossz: 250 mm

Média

• Energiafogyasztás: 10 kVA
