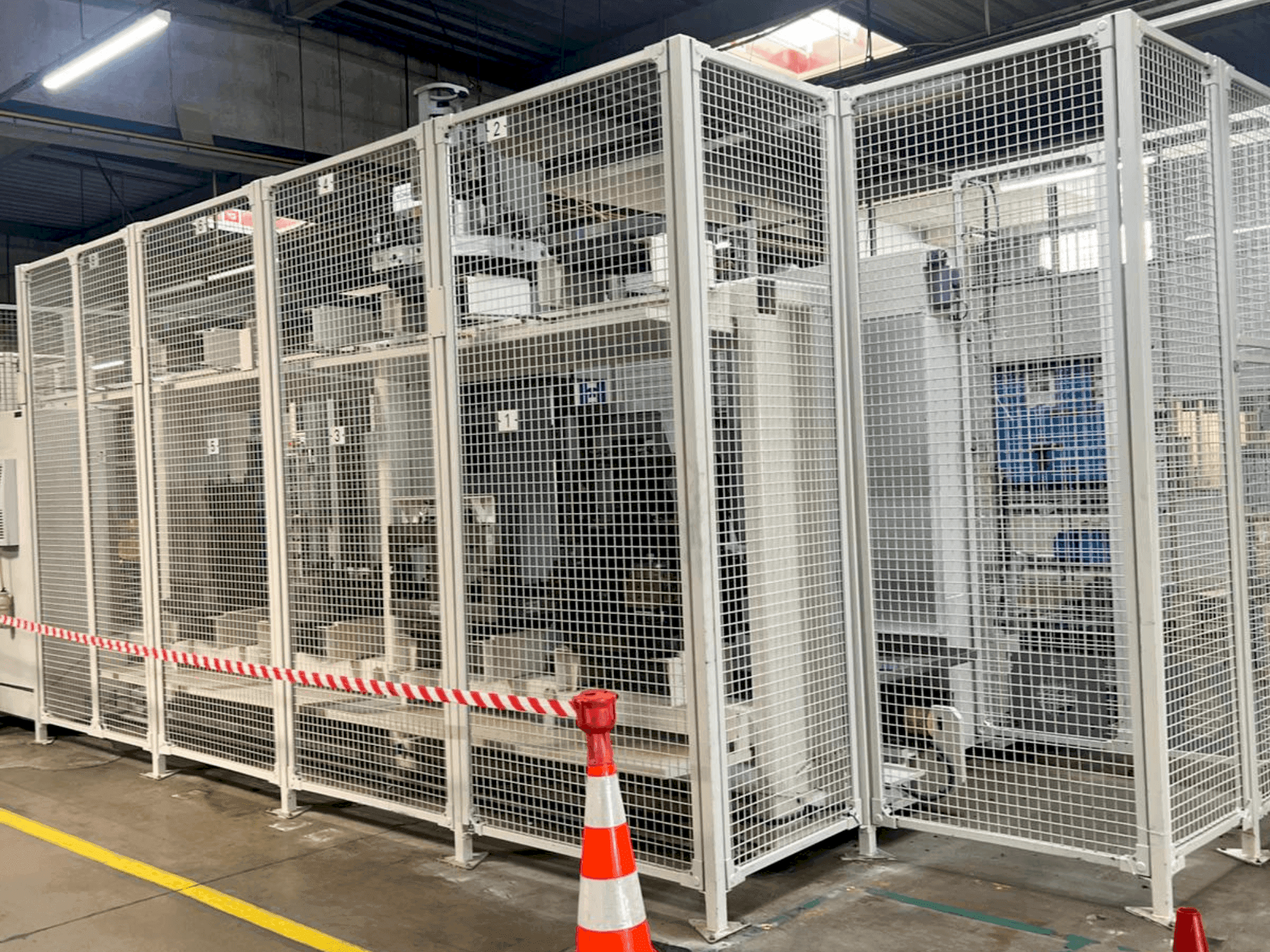

HELLER - MCH 250DE-MIL-HEL-2005-00004

További berendezések

• - Magazin típusa: Lánctár / Tárkapacitás: 50-100 szerszám (opcionális)
• - Szerszámrendszer és tár / Polctár: 234 horony (SK), megnövelt szerszámtömeg-kapacitás
• - X- és Y-tengely: 15 000 N (S3-nál – 40%-os munkaciklus) / Z-tengely: 17500 N (S3-nál – 40%-os munkaciklus)
• - Sebesség: Haladási sebesség (X, Y, Z): 50 000 mm/perc / Gyorsulás (dinamikus csomag): 4,0 m/s² X, Y és Z-ben / Gyorsmeneti sebesség: 60 000 mm/perc / Maximális gyorsulás: 7,0 m/ s²
• - Orsó átmérő (első csapágy): 100 mm
• - Kiterjesztett orsó-fordulatszám: 12 500 ford./perc
• - Meghajtó egység: Teljesítmény/nyomaték [max.] (S6-nál = 40%): 43 kW / 822 Nm / Sebességtartomány: 45-12 500 RPM (kiterjesztett)
• - Modell: Siemens GRM forgóasztal precíziós csomaggal, hőmérséklet-kompenzációval és precíziós hűtővel
• - Felosztás: 360 x 1°-os szögek / Indexelési pontosság: 6 másodperc / Elforgatási idők 45°/180°-hoz: 2,7 s / 3,5 s
• - Nagy pontosságú felosztás (opció): 360 000 x 0,001°-os szögek, 10 másodperces indexelési pontosság, 45°/180°-os elforgatási idők: 0,9 s / 1,8 s

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Üreges tengely egység (opció) meghajtó teljesítmény/nyomaték [max. ]: 72 kw / 460 nm
  • - Megerősített sebességváltó egység [max. ]: 60 kw / 1145 nm
  • - Haladási sebesség (x, y, z): 50000 mm/perc
  • - Gyorsulás: 7,0 m/s²
  • - A forgóasztal megengedett legnagyobb szorítósúlya (középen): 800 dan
  • - Teljes teljesítményigény (alap): kb. 79 kva
  • - Maximális szerszámtömeg: 25 dan / maximális szerszámnyomaték a megfogónál: 2200 ncm / maximális szerszámhossz: 600 mm (az orsó orrától számítva) / maximális szerszámátmérő (minden rés foglalt): 112 mm (280 mm-ig hézaggal)
  • - Forgácsolási idő: 4,1 s - 5,1 s / szerszámtartó: msk/pdk tartó, beleértve a levegő- és hűtőfolyadék-ellátást
  • - Raklapcsere rendszer és raklapok/ raklapok: grm specifikációnként 2 szabványos raklap és egy további raklap egyedi specifikációval /raklapméret: 630 x 630 mm /raklapcsere pontossága (x, y, z): 0,01 mm /raklapcsere idő: 12 s
• Minőségi gépi előnyök:
  • - Hűtőfolyadék és öblítő rendszer / hűtőfolyadék hűtő: cfc-mentes, vrf-vel kompatibilis/ hűtőfolyadék tartály (alap): kb. 1000 liter/ hűtőfolyadék szivattyú (alap): 3 barnál: 200 liter/perc - 12 barnál: 40 liter/perc
  • - Beépítési adatok gép súlya: kb. 19 000 dan / teljes teljesítményigény (alap): kb. 79 kva / tápegység: 400 v / 50 hz / légnyomás: 6 bar
  • - Pozíciómérő rendszer
  • - Mérési rendszer: direkt, abszolút lineáris skálák a legnagyobb felbontással x, y és z-ben

Extra információ

• - A gép még áram alatt van
