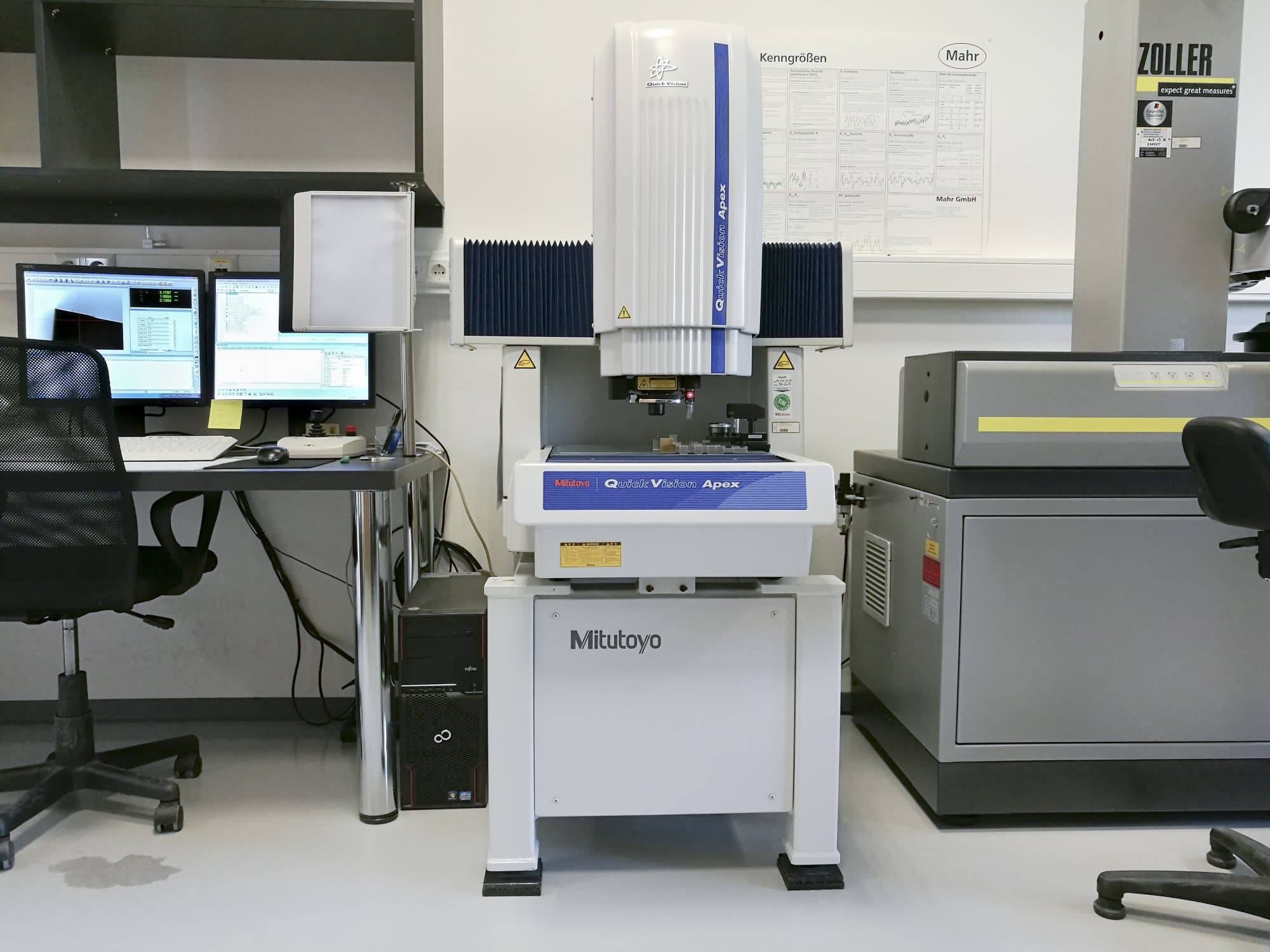

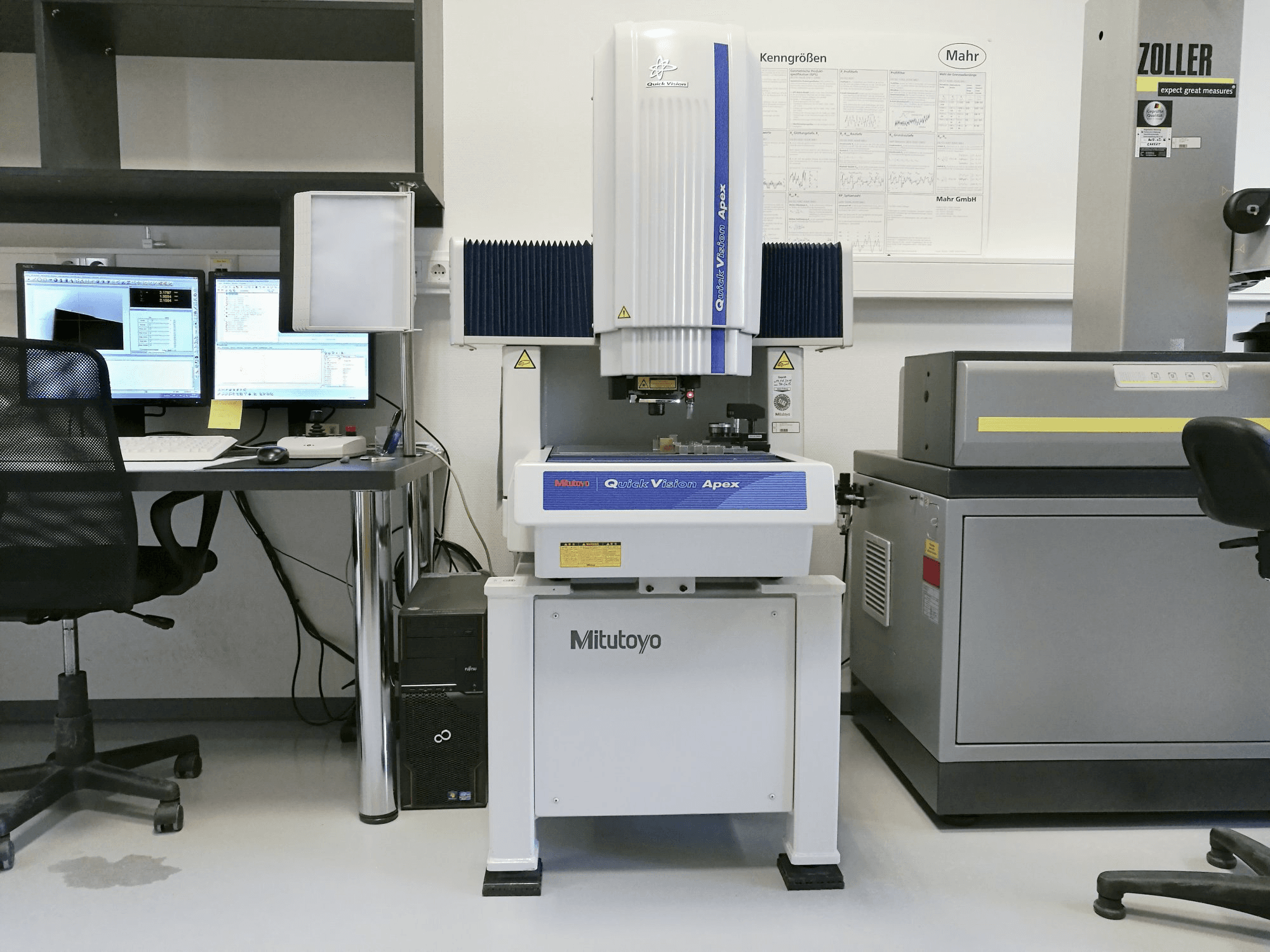

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Általános adatok

• Méretek szélessége: 859 mm
• Mérési mélység: 951 mm
• Mérési magasság: 1609 mm
• A gép súlya: 360 kg

Vezérlőegység

• Modell: QVPAK
• Kiadás: 11.101
• Távirányító: Igen

Fő meghajtó

• Kamera: Nagy érzékenységű CCD kamera B & W
• Megvilágítás: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Felbontás: 0.0001 mm

Mozgalom

• X-tengely Mozgalom: 300 mm
• X-tengely Munka feed: 300 mm/s
• X-tengely Legnagyobb mérési hiba: -0.761 µm
• X-tengely Pontosság: E1x1-(1.5+3L/1000) µm
• Y-tengely Mozgalom: 200 mm
• Y-tengely Munka feed: 300 mm/s
• Y-tengely Legnagyobb mérési hiba: 0.488 µm
• Y-tengely Pontosság: E1y2-(1.5+3L/1000) µm
• Z-tengely Mozgalom: 200 mm
• Z-tengely Munka feed: 300 mm/s
• Z-tengely Legnagyobb mérési hiba: -0.982 µm
• Z-tengely Pontosság: E1z3-(1.5+4L/1000) µm
• X-Y-sík (Diagonal_1) Legnagyobb mérési hiba: 1078 µm
• X-Y-sík (Diagonal_1) Pontosság: E2xy4-(2+4L/1000) µm
• X-Y-sík (Diagonal_2) Legnagyobb mérési hiba: 1326 µm
• X-Y-sík (Diagonal_2) Pontosság: E2xy5-(2+4L/1000) µm

munkadarab

• Z munkadarab: 200 mm
• Munkadarab súlya: 20 kg

asztal

• Külső hossza: 399 mm
• Külső szélesség: 271 mm

Média

• Fő elektronikai csatlakozás: 230 V / 50 Hz
