- Quaser MV 184E függőleges gépközpont

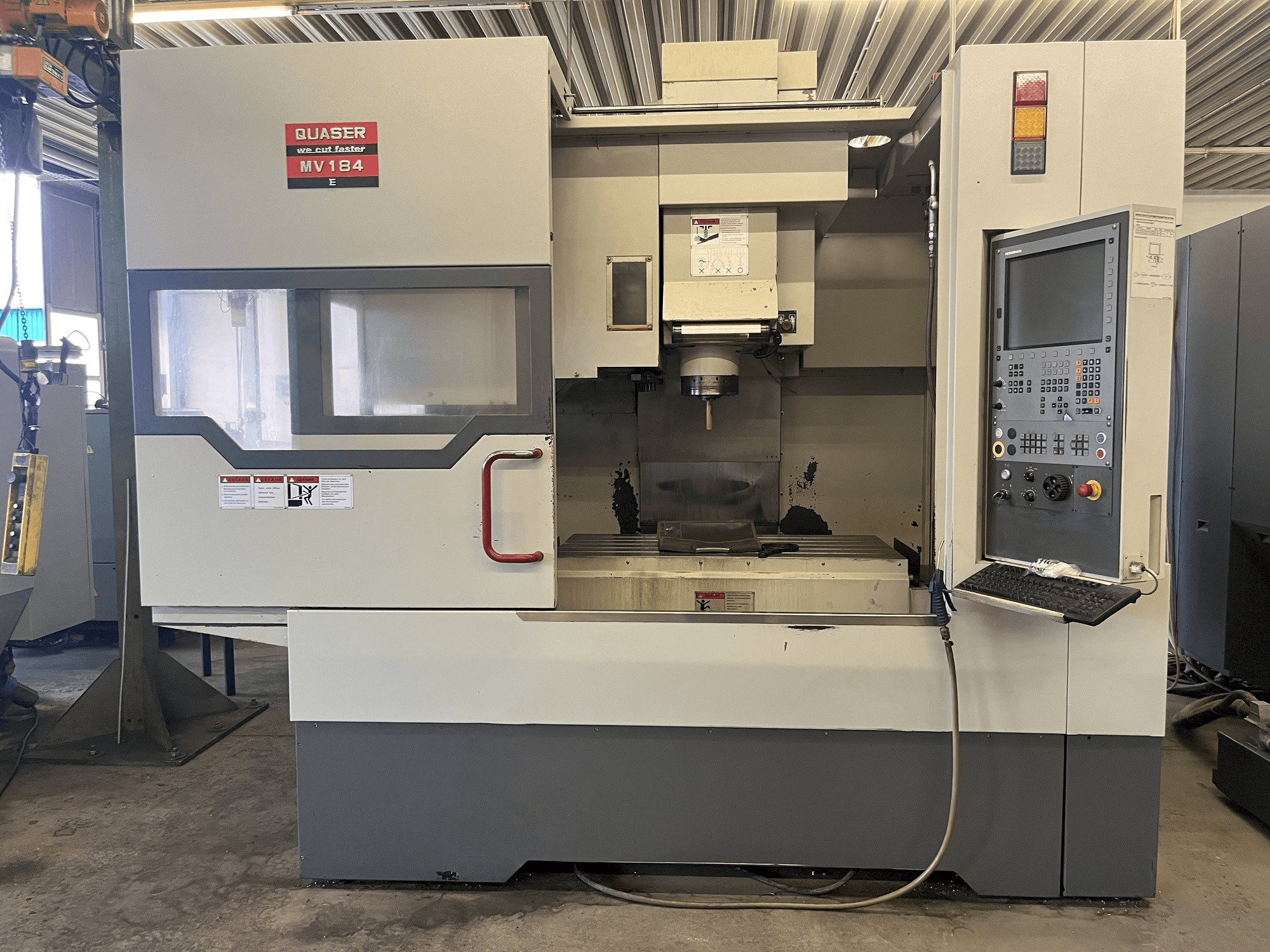

Ezt a Quaser MV 184E Vertical Machine Centert 2009-ben gyártották. Heidenhain iTNC 620 vezérlőegységgel van felszerelve, és 3 db van. A gép orsófordulatszáma 30-12000 ford/perc.
Áttekintés
- márka: Quaser
- év: 2009
- MODELL: MV 184E
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Megmunkálási központok (függőleges)
- rendelkezésre állás: Eladva
- vezérlőegység márkája: Heidenhain
Műszaki információk - Quaser MV 184E
Általános adatok
- Méretek szélessége: 2820 mm
- Mérési mélység: 2920 mm
- Mérési magasság: 2860 mm
- A gép súlya: 6790 kg
Vezérlőegység
- Márka: Heidenhain
- Modell: iTNC 620
Fő meghajtó
- Orsó sebességtartomány: 30 - 12000 1/MIN
- Orsó motor teljesítménye: 17 kw
- A tengely száma: 3
Mozgalom
- X-tengely Mozgalom: 1020 mm
- Y-tengely Mozgalom: 610 mm
- Z-tengely Mozgalom: 610 mm
asztal
- Külső hossza: 1200 mm
- Külső szélesség: 600 mm
- Táblázat terhelés: 7 kg
További berendezések
- - Forgács szállítószalag
További információ
- A gép műszaki előnyei:
- - Belső hűtőfolyadék-ellátás 20 bar
- - Szerszámok száma a tárban 30 db
- - Szerszámtartó sk 40
- - Kétkarú szerszámváltó 30 tárolóhellyel
- - Nagy méretű lineáris vezetők minden tengelyen
- - Rendkívül dinamikus digitális előtolás hajtások 6800 n (z 13900 n) tengelyteljesítménnyel
- - Számítógépre optimalizált, nehéz gépház erősen bordázott öntöttvasból
- - Gyorsmenet 32 rnlmin (z ;24 mlmin), gyorsulás {x/y/z) 3/3 /3 m/sec'
- - Nyomaték 108 nm
- - Siemens-weiss sk 40 főorsó, szabványos rögzítéshez és homlokzati rendszerrel ellátott szerszámokhoz
- Minőségi gépi előnyök:
- - Hűtőrendszer a főorsóhoz külön 100 1 olajhűtő körrel és levegőellátással a főmotorhoz
- - Előfeszített golyós csavarok átm. 45 mm
- - Szerszámtartók a din 69871 szerint (bt 40 opció), szerszámmeghúzó csavarok a din 69872 szerint (iso) 7388 opció)
- - Forgácselhelyezés, amely 2 db csigás szállítószalagból és a munkaterületen lévő sptllsyslemből, valamint egy kaparószalagos szállítószalagból áll
- - 300 literes hűtőfolyadék tartály
- - Árvízhűtés, 12 állítható kimeneti fúvókával, amelyek az orsó orrán lévő gyűrűben helyezkednek el, szállítási kapacitása 60 1/perc 2 bar nyomású 80 µs szűrővel forgácsöblítéshez és árvízhűtéshez
- - Belső hűtőfolyadék-ellátás grundfoss szivattyúval 20 bar. 251/perc, beleértve patronszűrő 25 µ
- - Forgácsöblítés grundtoss pumpával 60 1/min 2 bar nyomáson, rozsdamentes forgácstálcák a munkakamrában
- - Munkakamra teljes védelem nagy kilátó ajtókkal (ajtónyílás 900 mm) és 2 munkaterület lámpával, valamint gép állapotjelző lámpával
- - Fújjon levegőt, külső. Száraz feldolgozáshoz
- - Hűtőfolyadék szórópisztoly. - kétszínű festés világosszürke/szürke színben. - Üvegmérleg X-hez. Y- és Z-tengely (HDH), beleértve a túlnyomást a közvetlen mérőrendszer szennyeződésének megelőzése érdekében. - Automatikus központi kenés a golyóscsavarokhoz. - A Quaser megmunkálóközpontok megfelelnek a CE szabványoknak.
A gép előnyei
Extra információ
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
