- Rambaudi RC 270 függőleges megmunkáló központ

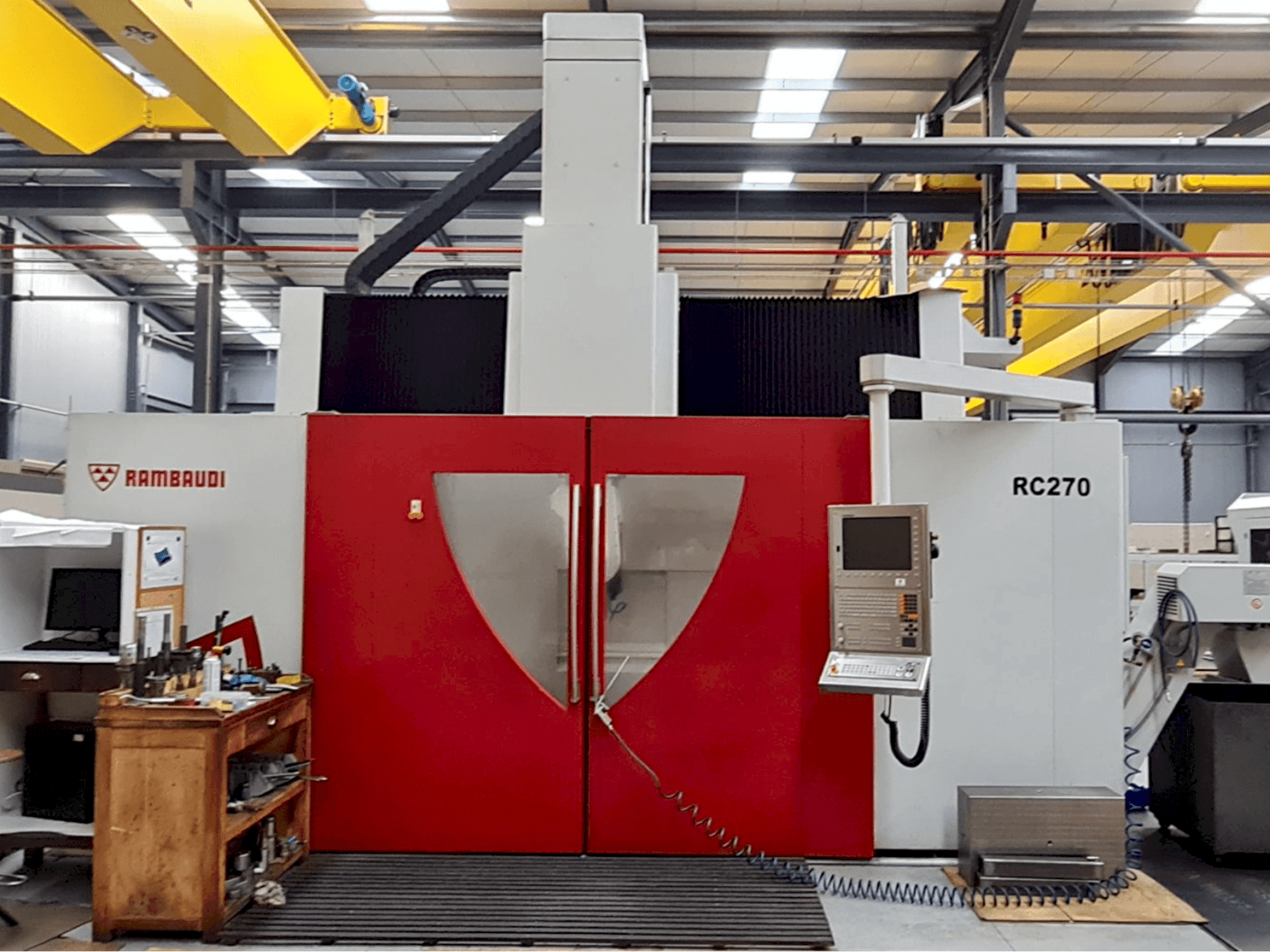

Ezt a Rambaudi RC 270 függőleges megmunkálóközpontot 2014-ben gyártották. HEIDENHAIN iTNC 530 HSCI vezérlőegységgel van felszerelve, és 5 tengelyes. Az orsó fordulatszáma 24000 ford./perc, és HSK-A63 szerszámkúpral működik. A gép 38428 üzemórát és 23655 vágásórát működött. Kiemelkedik mozgatható kereszttartójával, amely alkalmassá teszi a megmunkáló központot 5 tengelyes nagy sebességű megmunkáláshoz. További benyomásokért tekintse meg a fotó- és videógalériát. Az eredeti műszaki adatok (EN) kivonata PDF formátumban alább csatolva.
Áttekintés
- márka: Rambaudi
- év: 2014
- MODELL: RC 270
- termelési órák: 23655
- alkalmazási típus: marás
- Helyszín: Portugália
- géptípus: Függőleges megmunkálóközpont
- rendelkezésre állás: Eladva
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - Rambaudi RC 270
Vezérlőegység
- Modell: iTNC530 HSCI
- Márka: HEIDENHAIN
Fő meghajtó
- Orsó sebességtartomány: 24000 rpm 1/MIN
- Szerszám kúpos: HSK-A63
- A tengely száma: 5
Mozgalom
- X-tengely Mozgalom: 2700 mm
- Y-tengely Mozgalom: 2200 mm
- Z-tengely Mozgalom: 1250 mm
További információ
- A gép műszaki előnyei:
- - X és x1 = 2200 mm // sebesség: 40 m/1' // a kereszttartó hosszirányú eltolódása 2 oszlopon
- - Y = 2700 mm // sebesség: 40 m/1' // a nyomószártartó keresztnyereg keresztirányú eltolódása a keresztgerendán
- - Z = 1250 mm // sebesség: 40 m/1' // a keresztnyereg függőleges fordítása
- - C folyamatos = 400 (+/- 200°) // a fej elforgatása a nyomószár függőleges tengelye körül
- - Folyamatos = 230 ° (+ 120 °, -110 °) // az elektroorsó támasztékának forgása a fejvilla belsejében
- - Lineáris géptengelyek (x, x1, y, z) pontossága: p = 0,015 mm / jelátalakító optikai vonala
- - Poláris gép tengelyeinek pontossága (c,a): 15 ívmásodperc - ismételhetőség 10 ívsec / jeladó jeladó
- - Nyomaték: c, a folyamatos = 1000 nm // c, a fékezett = 4000 nm
- Minőségi gépi előnyök:
- - Numerikus vezérlésű maróközpont mozgatható kereszttartóval, 5 tengelyes nagy sebességű megmunkáláshoz
- - Két oldalsó oszlop, amelyen keresztgerenda fut
- - Egy kereszttartó, amely megtámasztja a nyomószártartót, keresztnyereg és csúszda az oszlopokon
- - Egy kos, amely függőlegesen csúszik a keresztnyereg belsejében
- - A kos alsó részére rögzített fej
- - Munkaasztal az oszlopok közepén, a következő jellemzőkkel: 2500 x 2000 mm // 10000 kg/m2 // 300 mm vastag öntöttvas asztal // 8 t-horony - szélesség 28 mm
- - A gép 2 tengelyes glob 89 g-os marófejjel van felszerelve (c és egy folyamatos)
- - A fejvillák belsejében található a 24000-es fordulatszámú orsó, hsk-a 63-as szerszámkúpos
- - 38428 gép üzemóra // 23655 vágási óra
A gép előnyei
Extra információ
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
