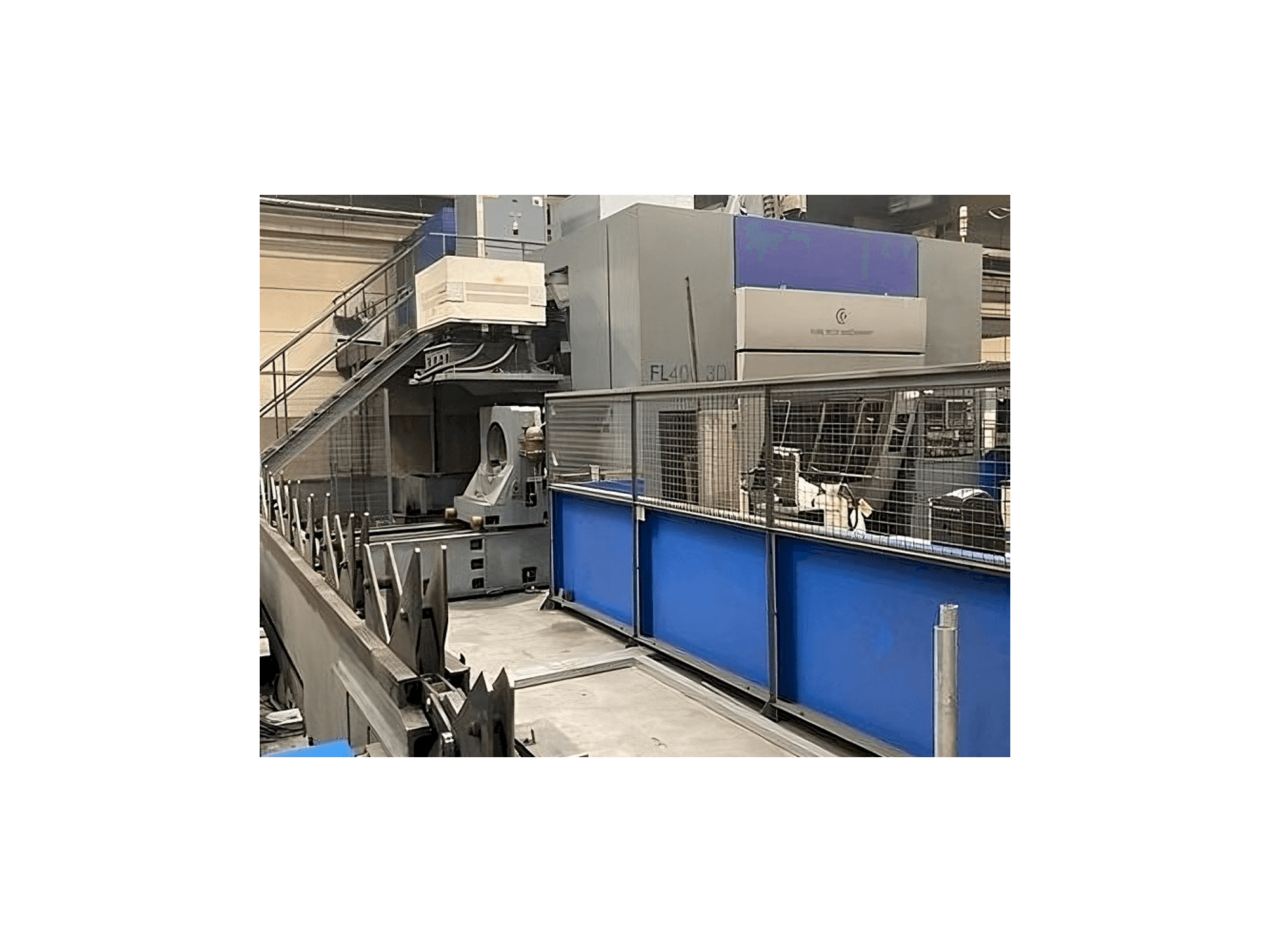

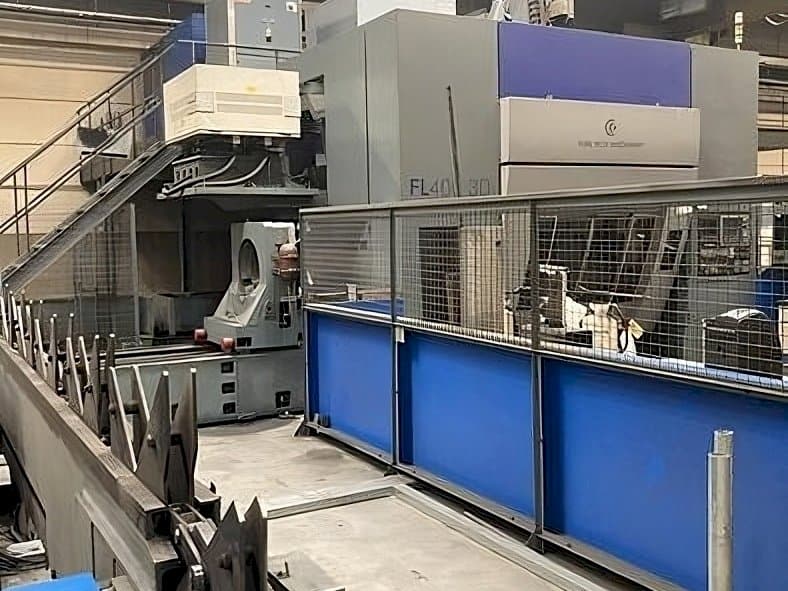

Tube Tech Machinery - FL 400 3DNL-OTH-TUB-2006-00001

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Betöltőcső hossza: min. 4000 mm / max. 14000 mm, ürítőcső hossza: min. 800 mm / max. 14000 mm
  • - Csőtömeg: 290 kg/m max csőszakasz: kerek, négyzet, téglalap, ovális
  • - Kerek szelvény mérete: ø 40 - ø 406 mm max, négyzetszelvény mérete: 40x40 - 300x300 mm max, téglalap alakú, ovális szelvény mérete: max 300x250 mm
  • - Átm. Kötegből történő rakodáshoz: ø 254 mm max
  • - Láncon tehermentesíthető rész: 800 mm min
  • - Tüskék lineáris sebessége: 70 m/min max
  • - Irányított tengelyek: 24 - 3d lézerfej
• Minőségi gépi előnyök:
  • - Felülvizsgálat 2012-ben:
  • - A fő kopó alkatrészek cseréje: - a 4 tokmány összes csapágya a sínben - maga a vágófej - a tokmányokkal együtt futó igus kábeltekercs tálcák
  • - Naprakész gépvezérlő szoftver (ttm-től)
  • - Minden mozgó alkatrész ellenőrzése be-/kirakodáskor (elöl és hátul) - mindent kinyitni, ellenőrizni, kenni, cserélni, zárni
  • - Üzembe helyezési tűrésvizsgálatok minden tengelyen: - pontosság - ismétlési pontosság
  • - Csőszállítás (tüskék): a csövet a megmunkálási zónába (vágási zónába) négy tüske segítségével viszik be és ki: ott megmunkáláson esik át, szintén ugyanazon tüskék forgatása és lineáris mozgása segítségével. A cső megmunkálása után a hátsó kirakodási zónába kerül, vagy a központi ürítőzónába kerül kirakodásra
  • - Rakodási zónák (kétféle rakodás létezik):
  • - Elülső terhelés, amelyet öt párhuzamos lánc hajt végre a cső szállítására és négy töltőmanipulátor a liŌba, és a csövet arra a területre szállítja, ahol a tüskék átveszik.
  • - Hátsó töltés, (vagy kötegtöltés), ahol a csöveket kötegben tárolják és egyenként töltik fel (ugyanaz a négy manipulátor segítségével, amelyek az elülső terhelést kezelik), és az átvételi területre viszik a tüskékhez.
  • - Vágási zóna: a lézersugarat egy trumpf forrásban (tlf 4000) állítják elő, c02, n2 és he felhasználásával. Egymás után több tükör vezeti a fejhez, ahol megmunkálja a munkadarabot. A megmunkálás egy öttengelyes (xm, ym, zm, a, c) lézerrendszerrel történik, amely lehetővé teszi a vágást a fejfúvóka körüli teljes térben. Az u, v, w és a1 segédtengelyek használatával az előbbiek interpolálással is működhetnek, kihasználva (a megmunkálás lefelé tartása érdekében) a tüskék forgását és lineáris mozgását. A fúvóka és a munkadarab közötti távolságot a pontos kapacitív érzékelő folyamatosan szabályozza
